МЕТОД МУЛЬТИМОДАЛЬНОЙ ЦИФРОВОЙ ФОКУСИРОВКИ, РЕАЛИЗОВАННЫЙ В СИСТЕМЕ С HARFANG VEO

Компания Sonatest Ltd выпустила обновленную систему ультразвукового контроля HARFANG VEO.

В новой версии добавилась возможность работы c методами FMC и TFMi.

FMC – метод записи ультразвуковых сигналов с многоэлементного ПЭП по определенному алгоритму. В результате применения FMC создается файл, состоящий из цифровых A-сканов.

harfrang_veo_1

Рис. 1. Система ультразвуковго контроля HARFANG VEO

TFMi – метод мультимодальной цифровой фокусировки использует данные FMC файла и на основе комбинирования различных алгоритмов анализа распространения ультразвуковых волн позволяет получать максимально фокусированные сигналы в каждой точке заранее заданного объема объекта контроля. Полученные в результате применения TFMi изображения отражателей по форме и размеру получаются максимально приближенными к реальной геометрии дефектов..

harfang_veo_2harfrang_veo_3

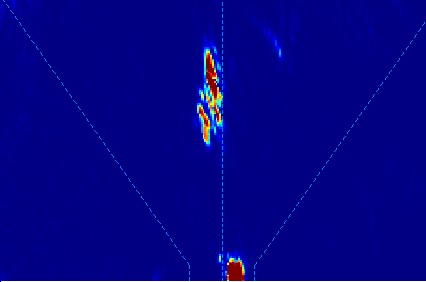

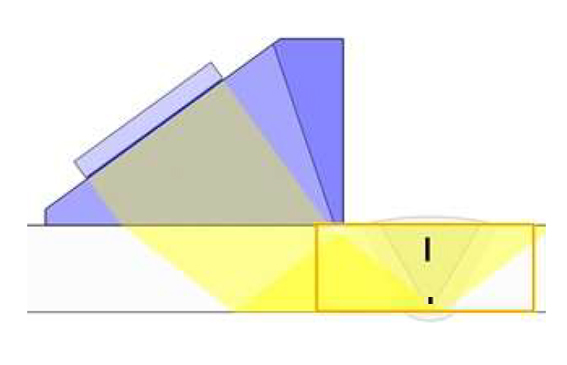

Рис. 2. Пример отображения вертикального дефекта и непровара в сварном соединении

ЗОТОВ Константин Владимирович,
заместитель технического директора ООО «ПАНАТЕСТ», Москва
